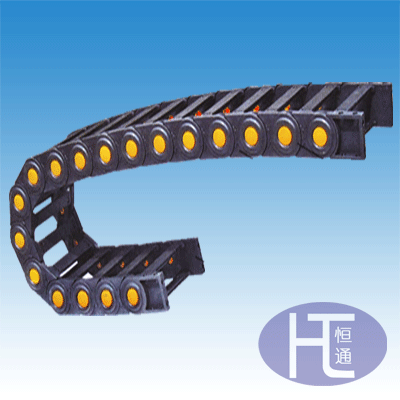

35系列工程塑料拖鏈材質：PA6、PA66
拖鏈選用原則
內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10％的高度空間作為拖鏈內高Hi。如果重疊按重疊后實際高度作為 考高度。
內寬：選擇較粗的一些電纜、油管、氣管、水管等， 其外經之和作為拖鏈內寬的參考，并留有至少10％ 的寬度空間。
彎曲半徑：選擇內置電纜．油管、氣管、水管等中 最大的彎曲半徑作為對考值并留有10％以上的空間
拖鏈的安裝方法
使用適當?shù)钠筋^螺絲刀，垂直插入蓋板兩端的開啟孔，打開蓋扳，將電纜、油管等按照我們提供的放置原則放入拖鏈，然后蓋上蓋板，此外，電線的固定端 和活動端均應去張力裝置加以固定。
在長距離滑動使用時，建議使用導向槽。導向槽的 使用和安裝請咨詢我公司的專業人員。
| 規格 |
內腔（Mm） |
外腔（Mm） |
彎曲半徑 |
每米節數 |
訂貨編號 |
| |
35×50 |
55×79 |
|
|
HTKK0351 |
| |
35×60 |
55×89 |
|
|
HTKK0352 |
| |
35×75 |
55×104 |
75 |
|
HTKK0353 |
| |
35×100 |
55×129 |
100 |
|
HTKK0354 |
| 035系列 |
35×125 |
55×154 |
125 |
17 |
HTKK0355 |
| |
35×150 |
55×179 |
150 |
|
HTKK0356 |
| |
35×175 |
55×204 |
200 |
|
HTKK0357 |
| |
35×200 |
55×229 |
|
|
HTKK0358 |
| |
35×250 |
55×279 |
|
|
HTKK0359 |
| |
35×300 |
55×327 |
|
|
HTKK0350 |
|
